M字ブランク　肩・ミゾ巾寸法補正入力方法

・まず最初に手前の肩寸法を出してください。

補正の入れ方は、狙い値より大きければプラス、

小さければマイナスの数値を入力してください。

補正を入力するときは、ミゾ仕上げの手前と奥に同じ数値を入れてください。

どちらかだけに補正を入れるとミゾ巾がズレてしまうので注意してください。

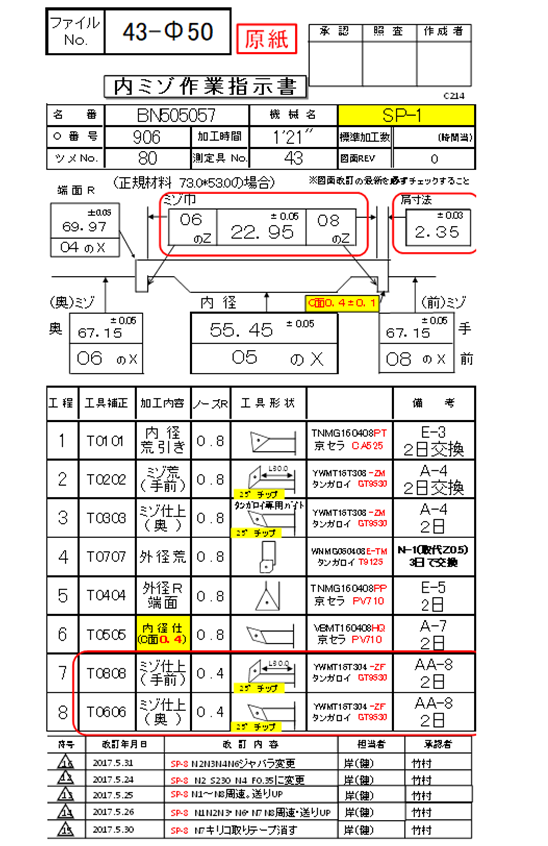

上の指示書だと赤枠で囲んだところに補正を入れます。今回だと０６のZと０８のZに同じ数値を入力してください。

・手前の肩寸法を出せたら次にミゾ巾です。

手前の肩寸法はもう出してあるので、補正は奥ミゾにだけ入力します。

補正は肩寸法と同じで、狙い値より大きければプラス、

小さければマイナスの数値を入力してください。

上の指示書の場合は０６のZです。

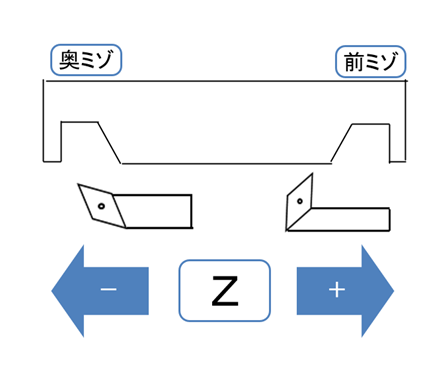

刃物は手前に動かすときはプラス、奥に動かすときはマイナスです。

補正のプラス・マイナスは刃物の動きで理解できるとМ字ブランク以外の形状にも応用できます。

慣れてきたらイメージできるようにしていきましょう。
