＃旋盤 ＃バイト ＃初級
旋盤バイトの選び方 「バイト」の事を「ホルダ」と記載するメーカーも有ります。
今日のテーマ：バイトの一般知識を理解する。外径バイト編
今回も第一製造で使用している鋼、鉄に特化した内容としました。
これも読めば、第一製造で使用しているバイトが理解できます！
そもそも、バイトの目的は「チップ」を「固定」する事です。
復習チップ選定ポイント
チップはどこを削るか？どんな材料を削るか？ で選び選定。
どんな切粉にしたいか？何個持たせたいか？（寿命）で決めます。
チップのポイントは変わりません。
それではバイトの選び方はどう考えれば良いのでしょうか？
チップが決まっていれば簡単に５つで選べます。
①削る場所
➁固定（クランプ）方法
③削る角度
④設備の取り付け寸法
⑤勝手（設備の回転方向に合わせた向き）
①まずは削る場所 外径 内径 端面
例：外径バイト、内径バイト
⇑外径
⇑内径
➁どのように「固定」するかクランプの方法です
例：レバークランプ、スクリューオン
上記がクランプの種類 （京セラカタログが解りやすい）
構造の分解図 （こちらも京セラカタログ）
③削る角度、（取り付ける角度）
例：93度、45度、95度
④設備の取り付け部分の寸法
例：20角、25角
⑤勝手 （設備の回転方向に合わせる向き）
例：右勝手、左勝手
使用したいチップがすでに決定しているのであれば、この５項目で決定できます。
※しかし、最初の①で【内径】を選んだ場合は最小加工径、突き出しを確認しないと使用できません。
それはなぜか？内径の穴に内径バイトを入れる必要があります。
この穴に入れることが出来ないバイトは使用が出来ないという事です。
それと、内径バイトは突き出し長さという考え方が必要となるため、今回は
外径バイトのみで説明します。
上記の①～⑤と使用したいチップをイメージしてください。
イメージ出来たら、下のカタログを見て下さい。

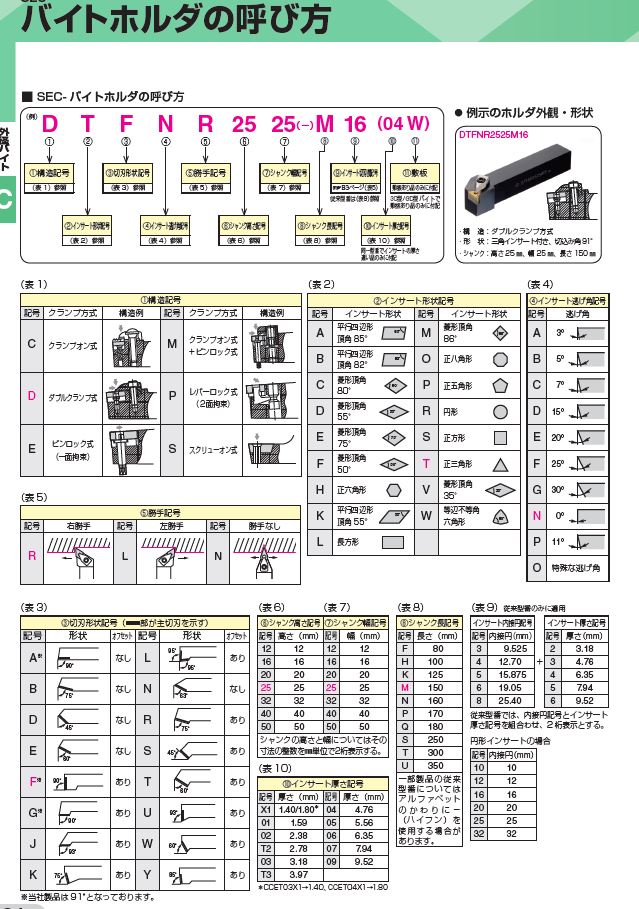

1番分かり易かったカタログです。（住友カタログ）
基本的に上記で全て選ぶことができます。
通常の段取時に外径バイトを外さないで加工がが出来るのは
製品の外径に対しては制約がないからです。
この内容を踏まえて、自分が使っている工具をどのように選んだのか
一度、理解
問題
①刃先角、逃げ角、すくい角を説明してください。
➁ ①を理解した上で、YWMT16T304-Zの前ミゾ、奥ミゾの
刃先角、逃げ角、すくい角を回答してください。
